本公司生產的圓型鑄鐵鑲銅閘門用于關閉和開放泄（放）水通道的控制設施，是水工建筑物的重要組成部分，可用以攔截水流，控制水位、調節流量、排放泥沙和飄浮物，廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等領域。

　　產品規格：DN200*200-DN500*500

　　產品編號：ZMQY

　　公稱壓力：0.1MPa

　　適用介質：污水、海水、清水

　　結構形式：明桿式、暗桿式

　　驅動方式：手輪式、手搖式、手電兩用啟閉機

　　安裝形式：墻靠式（附壁式）、法蘭式，采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。

　　結構形式：

　　主要由閘座、閘板、鑲銅密封件、調節楔塊，以及提升部分組成，其結構設計合理、密封性能好、防腐蝕性能強、使用壽命長、安裝方便、啟閉靈便，其結構型式有方形、矩形、圓形、啟閉形式可手動亦可電動導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接，導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

　　主要性能指標：

　　a)閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。

　　b)密封面每米長度滲水量:正向≤0.7L/min ·m 反向≤1.25L/min ·m

　　c)公稱壓力≤0.1Mpa;密封試驗壓力0.1Mpa。

　　d)工作環境:溫度-20℃~120℃ 濕度:95% 工作介質:水與污水  PH值:5~10

　　e)安裝位置:正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。

　　f)最大工作水頭:單向受壓:正向:10m 反向:5m 雙向受壓:均為10m

　　g)啟閉速度:不小于0.2m/min，不大于1.5m/min。

　　h)閘框距邊壁距離≥300㎜，距池底距離≥150㎜~250㎜。

　　技術參數

　　工作場所：室外

　　介質及PH值：污水、泥（4-10）

　　安裝形式：附墻式、上開式

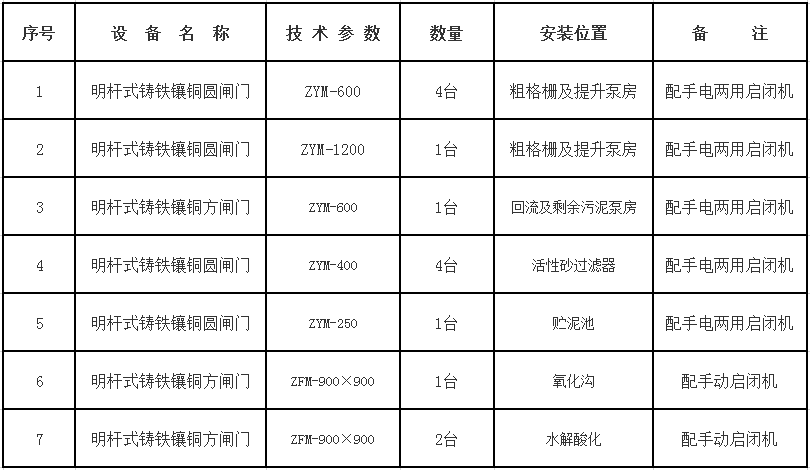

　　其它參數見下述附表

　　供貨范圍

　　1.提供25套鑄鐵鑲銅方（圓）閘門。

　　2.提供的設備包括啟閉裝置及螺桿等所有配套部件。

　　3.提供符合安裝用的所有緊固件。

　　4.設備供貨包括電氣控制箱。

　　性能及結構

　　1．閘門的設計、制造、檢驗、和驗收等都符合CJ/T3006-92《供水排水用鑄鐵閘門》標準。手電兩用啟閉機按JB/T9019.1～9019.2《螺桿式啟閉機》標準2．閘門結構形式為明桿式鑄鐵鑲銅閘門、閘門的主要鑄件（閘板、閘框和導軌）進行時效處理，鑄鐵沒有裂縫，疏松、氣孔、縮松、澆注不足等缺陷3．閘板、閘框按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度不大于構件長度的1/1500。

　　4．所有鑄鐵部件的最小厚度〉20mm，所有鑄件都進行高溫回火處理，關鍵部位采用樹脂砂造型；閘板、閘框在厚度上留出2mm的腐裕度。閘門涂環氧瀝青漆厚200微米。

　　5．導軌按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，在閘門開啟到最高位置時，其導軌的頂端高于閘板的水平中心線。

　　6．密封座分別置于閘框和閘板上，用密封座相同材料制作的沉頭螺釘緊固。在啟閉閘板過程中，不能變形和松動，螺釘頭部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。

　　7．密封座工作表面沒有劃痕、裂縫和氣孔等缺陷，密封座的板厚不小于4mm。

　　8．在閘板上端設有吊耳，與閘板連接，吊耳的受力點靠近閘板中心線，在最大水頭啟閉時，其拉伸壓縮和剪切強度的安全系數不小于5。

　　9．閘桿的傳動螺紋為梯形螺紋，閘桿按最大工作開閉力設計，其拉伸壓縮和剪切強度的安全系數不小于5。

　　10．閘門最大正向承壓0.1Mpa，反向承壓0.03Mpa，在最大工作水頭時，密封泄漏量小于1.25L/min.m(密封長度)。

　　11.閘門起閉速度每分鐘不小于0.20m，保證啟閉時間小于10min。

　　12．閘框密封座與閘板密封座間隙小于0.1mm。

　　13．閘板與閘框?qū)虿鄣拈g隙小于1.6mm。

　　14.絲桿由圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，閘門處于關閉位置時，螺紋超出啟閉機50mm，絲桿總長度超過5000mm（柔度值125）時，需作分段加工，每3m增設一個軸導架。

　　15．在要求的操作條件下，啟閉機手柄設計最大手搖力為15Kg。

　　16．驅動裝置設有防護罩,其結構形式便于維修檢查,能滿足室外安裝使用的要求。

　　17．閘桿頂端設有防護罩,并帶有行程控制器,電動裝置上設有上下限位開關和過扭矩保護裝置，并帶有開度指示器，閘門的開啟程度，帶有文字“開”的箭頭隨開啟程度而旋轉方向。啟閉機帶有離合器及手輪，以供手動操作。

　　18．手電二用啟閉裝置防護等級應為IP5；

　　啟閉裝置具有手動/電動功能，當切換至手動時，其手動操作力應<150N；

　　啟閉裝置具有行程及轉矩控制裝置；工作時噪聲小于45dB（A）。

　　啟閉裝置內設有防潮加熱裝置，防止因積露而影響電氣元件的接觸效果。

　　電機適合電源380V、3相、50Hz、絕緣等級F級。

　　主要零部件

　　鑄鐵鑲銅閘門主要材質：

　　門板HT200鑄鐵

　　門框HT200鑄鐵

　　密封圈ASTM54400錫青銅

　　楔緊塊HT200鑄鐵

　　門桿(螺桿或接桿)ASTM420不銹鋼

　　傳動螺母ASTM54400錫青銅

　　護罩、螺栓、螺母、墊圈和基礎螺栓不銹鋼321

　　防腐

　　1．不銹鋼部件酸洗鈍化后噴涂不銹鋼保護漆，非金屬材料不涂防腐涂料。

　　2．傳動部位接觸面涂防銹油脂保護。

　　3．碳鋼部件（傳動部件除外）均進行噴砂除銹質量達Sa21/2級標準。水上部件涂環氧鐵紅防銹漆，外罩面漆。

　　4．涂層均勻、光亮完整，沒有粗糙不平，漏漆等現象。漆膜牢固，無剝落、裂紋等缺陷。

　　油漆

　　1．表面進行噴涂處理，水上部分漆膜厚度不小于200um。

　　2．涂漆均勻、細致、光亮、完整。漆膜牢固、無剝落、流痕和裂紋等缺陷。

　　八．技術標準

　　1．本設備材料符合GB標準規定。

　　2．所有量度、尺寸、重量均用國際單位（SI）表示。

　　3．我公司已通過ISO9001質量體系認證。

　　測試

　　1．所有閘門及電動啟閉機在制造與裝配后，以及在制造廠發運前均經過檢查及整機試驗。其中包括材料的檢查與試驗、制造時的部件與工藝檢查，制造后性能測試及油漆工作的檢查與測試。

　　2．各項測試工作在我公司進行并由業主代表到場。

　　3．閘門、門框及框架取得試棒的化學成份分析驗證其成份。

　　4．我公司將提供所有閘門桿材料試驗證明。

　　5．校核啟閉機的所有功能，并進行常規試驗。

　　6．閘門檢驗后將門板與門框組成整體后包裝及運輸。

　　參考標準

　　CJ/T3006-92供水排水用鑄鐵閘門

　　JB2932-86水處理設備制造技術條件

　　JB/ZQ4000.2-86切削加工件通用技術條件

　　JB/ZQ4000.3-86焊接件通用技術條件

　　JB/ZQ4000.5-86鑄件通用技術條件

　　JB/ZQ4000.10-86涂裝通用技術條件

　　JB/ZQ4286-86包裝技術通用技術條件

　　GB1176鑄造銅合金技術條件

　　GB1220不銹鋼棒

　　GB6414鑄鐵尺寸公差

　　GB9439灰鑄鐵件

　　GB8923-85涂裝前鋼材表面銹蝕等級和除銹等級

　　GB4979-85防銹包裝

　　YJ010拋丸噴砂技術條件及檢驗方法

　　JB/ZQ4000.1-86產品檢驗通用技術條件

　　注：此產品為非標定制產品報價僅供參考。
